鋰離子電池的主要組成：

（1）正極——活性物質主要指鈷酸鋰、錳酸鋰、磷酸鐵鋰、鎳酸鋰、鎳鈷錳酸鋰等，導電集流體一般使用厚度在10--20微米的鋁箔；

（2）隔膜——一種特殊的塑料膜，可以讓鋰離子通過，但卻是電子的絕緣體，目前主要有PE和PP兩種及其組合。還有一類無機固體隔膜，如氧化鋁隔膜涂層就是一種無機固體隔膜；

（3）負極——活性物質主要指石墨、鈦酸鋰、或近似石墨結構的碳材料，導電集流體一般使用厚度在7-15微米的銅箔；

（4）電解液——一般為有機體系，如溶解有六氟磷酸鋰的碳酸酯類溶劑，另有些聚合物電池使用凝膠狀電解液；

（5）電池外殼——主要分為硬殼（鋼殼、鋁殼、鍍鎳鐵殼等）和軟包（鋁塑膜）兩種 。

當電池充電時，鋰離子從正極中脫嵌，在負極中嵌入，放電時反之。這就需要一個電極在組裝前處于嵌鋰狀態，一般選擇相對鋰而言電位大于3V且在空氣中穩定的嵌鋰過渡金屬氧化物做正極，如LiCoO2、LiNiO2、LiMn2O4。

做為負極的材料則選擇電位盡可能接近鋰電位的可嵌入鋰化合物，如各種碳材料包括天然石墨、合成石墨、碳纖維、中間相小球碳素等和金屬氧化物，包括SnO、SnO2、錫復合氧化物SnBxPyOz(x=0.4～0.6，y=0.6～0.4，z=(2 ＋3x＋5y)/2)等。

電解質采用LiPF6的乙烯碳酸脂（EC）、丙烯碳酸脂（PC）和低粘度二乙基碳酸脂（DEC）等烷基碳酸脂搭配的混合溶劑體系。

隔膜采用聚烯微多孔膜如PE、PP或它們復合膜，尤其是PP/PE/PP三層隔膜不僅熔點較低，而且具有較高的抗穿刺強度，起到了熱保險作用。

外殼采用鋼或鋁材料，蓋體組件具有防爆斷電的功能。

基本工作原理

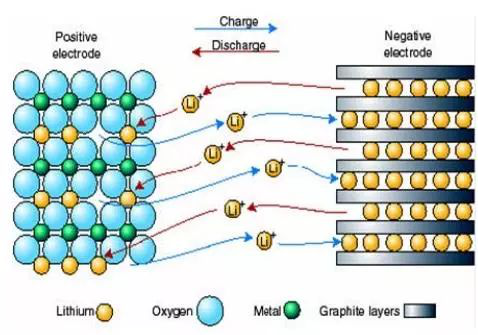

當對電池進行充電時，正極的含鋰化合物有鋰離子脫出，鋰離子經過電解液運動到負極。負極的炭材料呈層狀結構，它有很多微孔，到達負極的鋰離子嵌入到碳層的微孔中，嵌入的鋰離子越多，充電容量越高。

當對電池進行放電時（即我們使用電池的過程），嵌在負極碳層中的鋰離子脫出， 又運動回正極。回正極的鋰離子越多，放電容量越高。我們通常所說的電池容量指的就是放電容量。

在鋰離子電池的充放電過程中，鋰離子處于從正極→負極→正極的運動狀態。這就像一把搖椅，搖椅的兩端為電池的兩極，而鋰離子就在搖椅兩端來回運動。所以鋰離子電池又叫搖椅式電池。

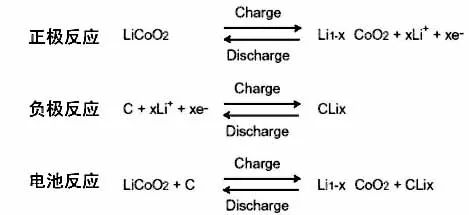

充放電機理

鋰離子電池的充電過程分為兩個階段：恒流充電階段和恒壓電流遞減充電階段。

鋰離子電池過度充放電會對正負極造成永久性損壞。過度放電導致負極碳片層結構出現塌陷，而塌陷會造成充電過程中鋰離子無法插入；過度充電使過多的鋰離子嵌入負極碳結構，而造成其中部分鋰離子再也無法釋放出來。

鋰離子電池保持性能最佳的充放電方式為淺充淺放。一般60%DOD是100%DOD條件下循環壽命的2~4倍。

聲明： 本網站所發布文章，均來自于互聯網，不代表本站觀點，如有侵權，請聯系刪除（VX：pxebattery）
